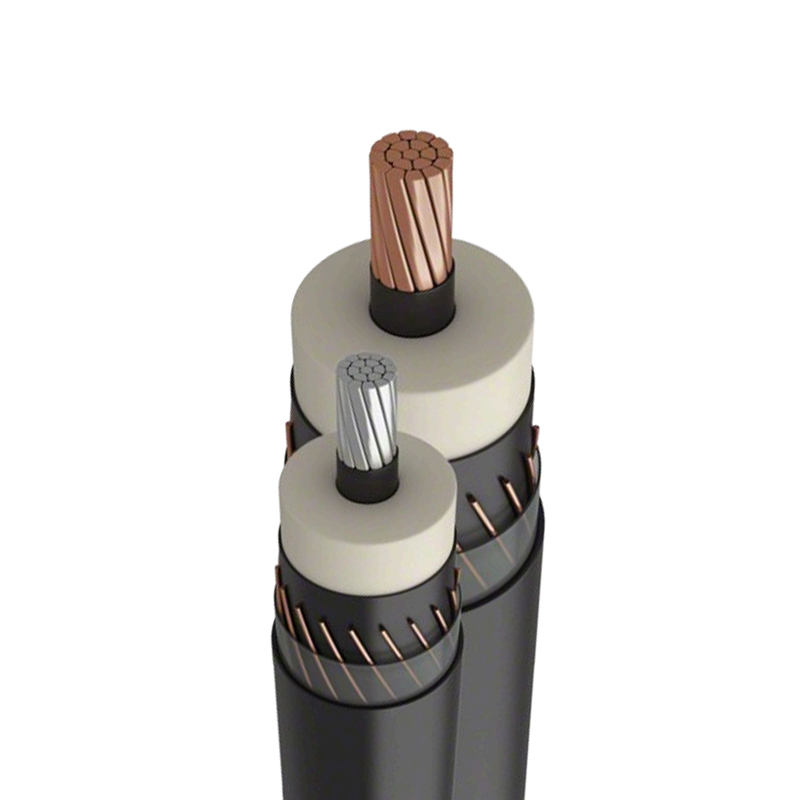

Câble d'alimentation isolé XLPE pour tension nominale 3,6/6kV~26/35kV

Obtenez un devis personnalisé gratuit
Lancez votre projet à partir d'une grille tarifaire gratuite adaptée à vos besoins.

Tapez et nom du câble

Tapez		Demande
Oui	Alimentation à gaine PVC isolée XLPE à noyau de cuivre Câble	L'intérieur, les tunnels, les tranchées de câbles et autres endroits ne peuvent pas résister aux forces mécaniques externes. Les câbles unipolaires ne doivent pas être posés en gestion magnétique. En intérieur, en tunnel, en tranchée de câbles ou en pose enterrée, peut résister à certaines forces mécaniques extérieures, mais ne peut pas supporter de fortes tensions. Le dragage en intérieur, de tunnels, de tranchées de câbles ou la pose enterrée, etc., peuvent résister à des forces mécaniques externes et à certaines tensions.
YJLV	Noyau en aluminium isolé XLPE gainé de PVC Câble d'alimentation
VY	Gaine en polyéthylène isolée XLPE à âme en cuivre Câble d'alimentation
YJLY	Noyau en aluminium isolé en polyéthylène XLPE Câble d'alimentation gainé
Yv22	PVC blindé de ceinture en acier isolé par XLPE de noyau de cuivre Câble d'alimentation gainé
YJLV22	Ceinture en acier isolée XLPE à noyau en aluminium blindée Câble d'alimentation à gaine PVC
YIV23	Ceinture en acier isolée XLPE à noyau de cuivre blindée Câble d'alimentation gainé de polyéthylène
YILV23	Ceinture en acier isolée XLPE à noyau en aluminium blindée Câble d'alimentation gainé de polyéthylène
YJV32	Fil d'acier fin isolé XLPE à noyau de cuivre Câble d'alimentation blindé à gaine PVC
YJLV32	Fil d'acier fin isolé XLPE à noyau en aluminium Câble d'alimentation blindé à gaine PVC
YJV33	Fil d'acier fin isolé XLPE à noyau de cuivre Câble d'alimentation blindé à gaine en polyéthylène
YJLV33	Fil d'acier fin isolé XLPE à noyau en aluminium Câble d'alimentation blindé à gaine en polyéthylène

Gamme de production de câble

Tapez	Noyaux	Tension nominale kV
		3,6/6	6/6/10	8,7/10 8,7/15	12/20	18/20 18/30	21/35	26/35
		Section nominale mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Remarque : Le câble blindé unipolaire convient au système CC, pas au système CA, doit utiliser une couche blindée en matériau non magnétique ou utiliser des mesures d'isolation magnétique.

Construction de câble

·Câble d'alimentation à isolation XLPE unipolaire pour tension nominale de 3,6/6 kV ~ 26/35 kV

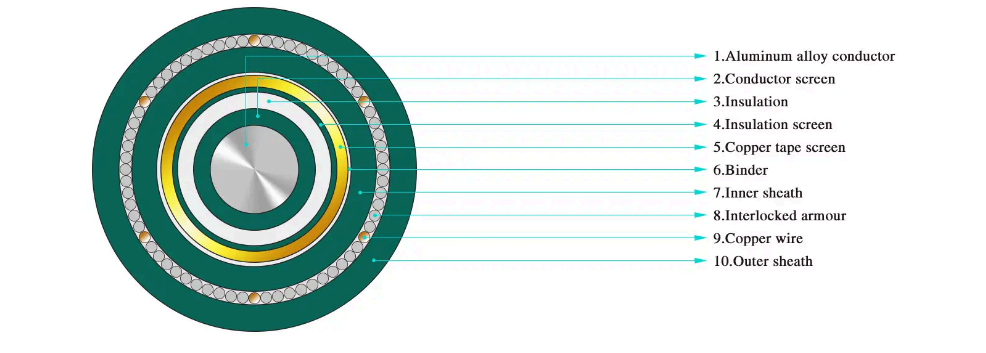

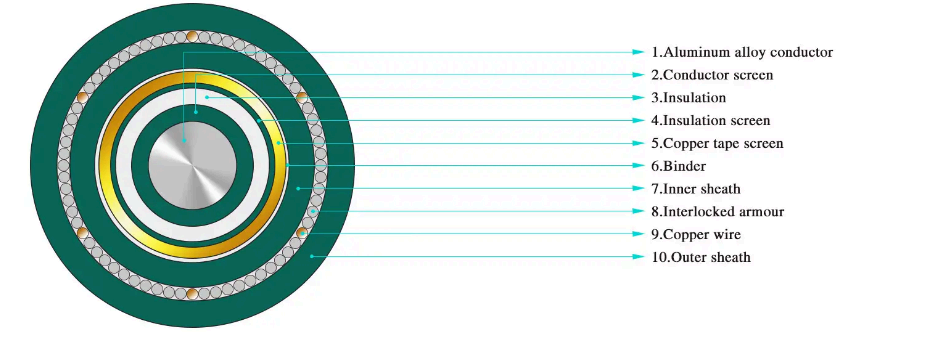

·Câble d'alimentation blindé en fil d'acier à isolation XLPE à noyau unique pour une tension nominale de 3,6/6 kV ~ 26/35 kV

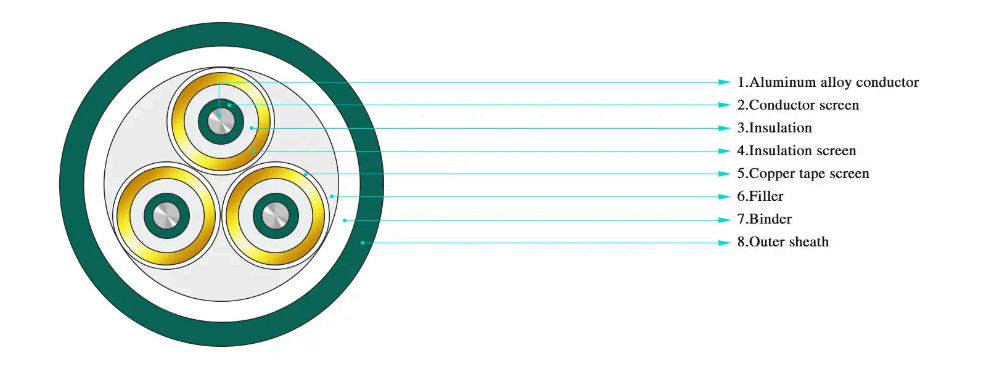

·Câble d'alimentation à isolation XLPE à trois conducteurs pour une tension nominale de 3,6/6 kV ~ 26/35 kV

·Câble d'alimentation blindé à trois conducteurs en ruban d'acier isolant XLPE pour une tension nominale de 3,6/6 kV ~ 26/35 kV

·Câble d'alimentation blindé à trois conducteurs en fil d'acier à isolation XLPE pour une tension nominale de 3,6/6 kV ~ 26/35 kV

Tapez et nom du câble

Nominal traverser- en coupe zone mm 2	Épaisseur de l'isolation mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Environ dans l'ensemble diamètre mm	Calculé poids du câble		Environ dans l'ensemble diamètre mm	Calculé poids de câble		Environ dans l'ensemble diamètre mm	Calculé poids de câble
		Environ dans l'ensemble diamètre mm	YJV YJY	YJLV YJLY	Environ dans l'ensemble diamètre mm	YJV22 YJV22	YJLV23 YJLV23	Environ dans l'ensemble diamètre mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
