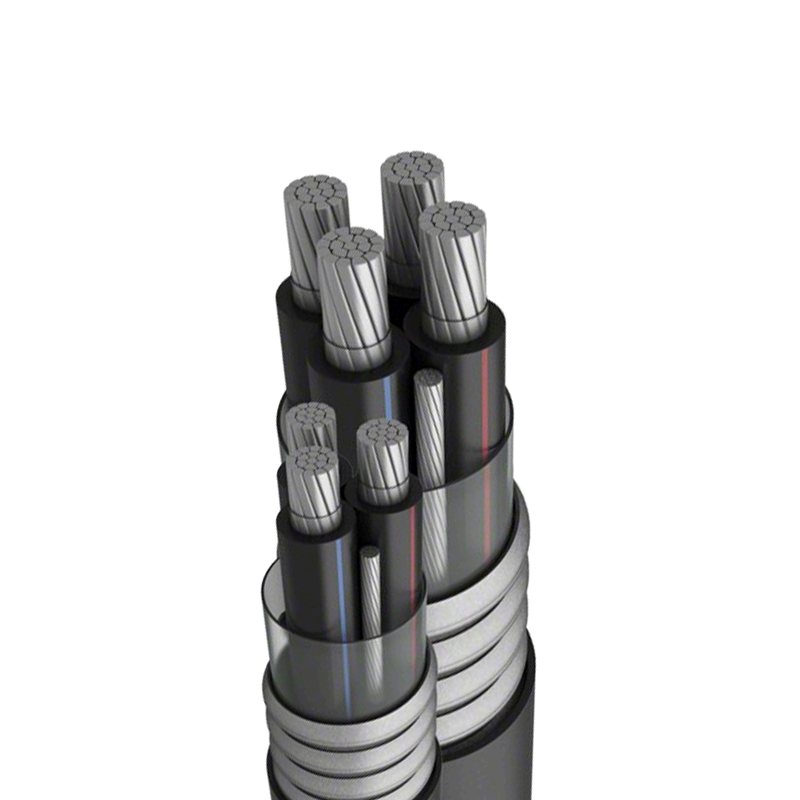

Câble d'alimentation isolé en plastique à noyau de cuivre et à noyau d'aluminium avec une tension nominale de 26/35 kV et moins

• Normes de référence

Le produit est fabriqué selon la norme GB12706-2020 ou IEC, BS, DIN et ICEA sur demande.

• Applications

Le produit convient à une utilisation dans les lignes de transmission et de distribution d'énergie avec une tension de fréquence industrielle nominale de 26/35 kv.

• Caractéristiques de fonctionnement

- Câble électrique isolé XLPE pour tension de fréquence industrielle nominale Uo/U : 3,6/6 kV-26/35 kV

·  Max. température de fonctionnement continue admissible du conducteur : 90 °C.

·  Max. la température de court-circuit du conducteur ne doit pas dépasser 250°C.

·   La température ambiante lors de l'installation ne doit pas être inférieure à O°C.

·   Le rayon de courbure du câble unipolaire ne doit pas être inférieur à 20 fois le diamètre du câble.

-- Câble électrique isolé XL.PE pour tension de fréquence industrielle nominale Uo/U : 0,6/kV.

·  Max. Température de fonctionnement continue admissible du conducteur : 90 °C.

·  Max. La température de court-circuit du conducteur ne doit pas dépasser 250 ℃ (durée maximale de 5 s).

·   La température ambiante lors de l'installation ne doit pas être inférieure à O°C.

·   Le rayon de courbure d'un câble ne doit pas être inférieur à 15 fois le diamètre du câble.

-- Câble électrique isolé XL.PE pour tension de fréquence industrielle nominale Uo/U : 0,6/1 kV.

·Max. température de fonctionnement continue admissible du conducteur : 70 °C

·Max. La température de court-circuit du conducteur ne doit pas dépasser 160 °C.

·(5 s durée maximale)

· La température ambiante lors de l'installation ne doit pas être inférieure à O°C.

·Le rayon de courbure d'un câble ne doit pas être inférieur à 15 fois le diamètre du câble.

• Désignation de tension

La tension nominale du câble pour une application donnée doit être adaptée aux conditions de fonctionnement du système dans lequel le câble est utilisé et est exprimée sous la forme de Uou (tn)kV où :

·   Uo- : la tension nominale à fréquence industrielle entre le conducteur et l'écran ou la gaine métallique, pour laquelle le câble est conçu ;

·   U- : la tension nominale à fréquence industrielle entre les conducteurs, pour laquelle le câble est conçu ;

·   Euh- : valeur maximale de la « tension système la plus élevée » pour laquelle l'équipement peut être utilisé.

Les valeurs Uo des câbles pour système triphasé sont recommandées comme suit :

Le premier type est utilisé pour une durée de défaut de mise à la terre monophasée ne dépassant pas  1 minute à la fois, et il peut également être utilisé pour des systèmes dont la durée maximale ne dépasse pas 8 heures et un total annuel cumulé ne dépassant pas  12 heures. Le deuxième type est utilisé dans le système avec un temps de défaut de mise à la terre plus long et des occasions avec des exigences plus élevées en matière de performances d'isolation des câbles.
